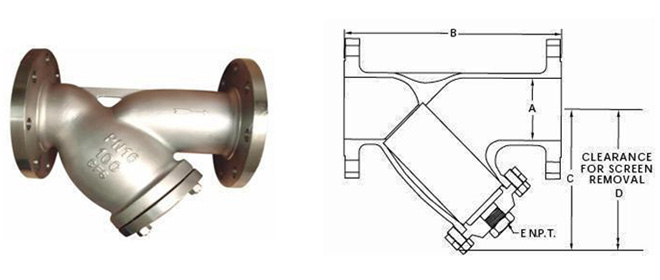

Y型過濾器
主要用途:
過濾器是從流體中分離固體顆粒雜質,提高產品純度,保護下游設備(壓縮機、泵、儀表等)安全工作的產品。
技術參數:
殼體材質
Body
|
濾框?yàn)V網材質 Glass Material |
S密封件 Seal Material |
工作溫度(℃) Ambient Temperature |
操作壓力 Operating Pressure |
連接方式 Joint type |
|
碳鋼 CS | 見不銹鋼濾芯技術特性表 | 金屬纏繞 丁腈橡膠 聚四氟乙烯 PTFE |
CS | -20~250℃ | 0.6~22.0MPa | 螺紋連接 法蘭連接 對焊連接 |
黃銅 H62 | H62 | |||||
碳鋼襯 PTFE | CS/PTFE | |||||
不銹鋼 304 | 304 | -80~450℃ | ||||
不銹鋼 316L | 316L |
~目數/in Mesh/in |
~孔數/in Hole/in |
可截粒徑 Particle Dia(u) |
絲徑 Wire Dia(mm) |
有效過濾面積% Effective Filtrate Area |
10 | 100 | 2023 | 0.02000(0.510) | 64 |
20 | 400 | 955 | 0.02140(0.315) | 58 |
30 | 900 | 614 | 0.00921(0.224) | 54 |
40 | 1600 | 442 | 0.00760(0.206) | 48 |
50 | 2500 | 365 | 0.00598(0.512) | 46 |
60 | 3600 | 301 | 0.00480(0.122) | 44 |
80 | 6400 | 216 | 0.00402(0.102) | 42 |
100 | 10000 | 173 | 0.00310(0.081) | 40 |
制造、檢測標準:執行HG/T21637-1991標準,或客戶指定標準。
尺寸表:
DN | L | H1 | H | 有效過濾面積㎡ | |
25 | 1 | 160 | 80 | 160 | 0.00343 |
32 | 11/4 | 180 | 90 | 180 | 0.00486 |
40 | 11/2 | 200 | 100 | 240 | 0.00767 |
50 | 2 | 220 | 130 | 250 | 0.0160 |
65 | 21/2 | 260 | 165 | 350 | 0.02111 |
80 | 3 | 280 | 195 | 390 | 0.03029 |
100 | 4 | 320 | 230 | 450 | 0.04063 |
125 | 5 | 350 | 300 | 520 | 0.05589 |
150 | 6 | 380 | 335 | 580 | 0.07709 |
200 | 8 | 495 | 420 | 690 | 0.11967 |
250 | 10 | 595 | 500 | 800 | 0.19155 |
300 | 12 | 640 | 580 | 950 | 0.26738 |
350 | 14 | 700 | 640 | 1150 | 0.32535 |
400 | 16 | 800 | 700 | 1360 | 0.40946 |
450 | 18 | 875 | 790 | 1480 | 0.52837 |
500 | 20 | 900 | 875 | 1650 | 0.65385 |
- 訂貨時請注明產品尺寸、操作壓力及材質。
- 當需要其他標準法蘭、材質或操作壓力時,請?jiān)谟嗀洉r注明。
